NTN 21317VMKC3軸承代號說明
2
1
3
1
7
V
M
K
C
3
2：調心滾子軸承
1：寬度尺寸系列：1系列
3：外徑尺寸系列：3系列
17：內徑：85 mm
V：內部設計變更
M：機加工黃銅保持架
K：錐孔，錐角 1:12
C3：C3游隙
2：
調心滾子軸承
1：
寬度尺寸系列：1系列
3：
外徑尺寸系列：3系列
17：
內徑：85 mm
V：
內部設計變更
M：
機加工黃銅保持架
K：
錐孔，錐角 1:12
C3：
C3游隙
NTN 21317VMKC3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 4600轉/分鐘 |
| 極限轉速-脂潤滑 | 3600轉/分鐘 |
| e | 0.23 |
| Y1 | 2.99 |
| Y2 | 4.46 |
| Y0 | 2.93 |
| 系列 | 213 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 錐角 | 1:12 |
| 基本額定靜載荷 | 82000 lbf 365000 N 365.00 kN |
| 基本額定動載荷 | 80000 lbf 355000 N 355.00 kN |
| 附件 | 開式 |
| 重量 | 11.530 lb 5.230 kg |
NTN 21317VMKC3軸承尺寸規格
| 調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.6142 in 41.000 mm |
| r | 0.1181 in 3.000 mm |
| da min | 3.8976 in 99.000 mm |
| Da max | 6.5354 in 166.000 mm |
| ras max | 0.0984 in 2.500 mm |

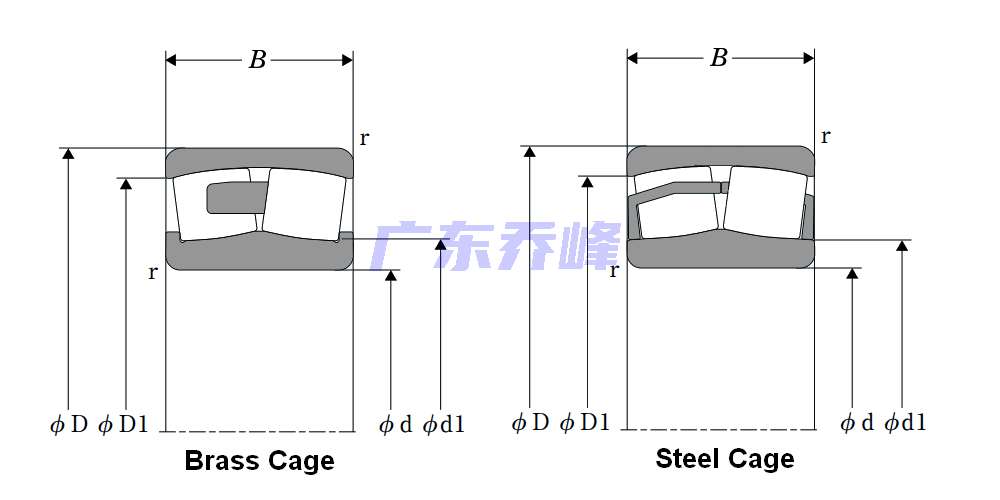

NTN 21317VMKC3軸承尺寸圖
