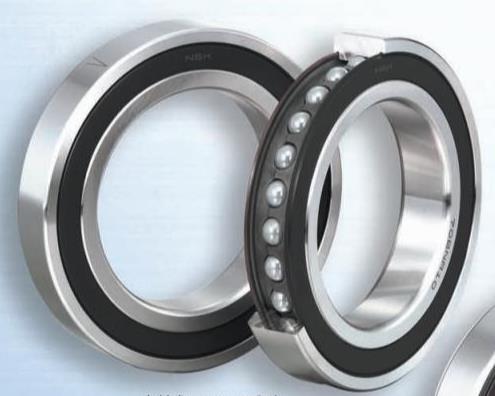

NSK 30BNR10HTA1XV1VSUE02 YL2X Q軸承代號說明
3
0
B
N
R
1
0
H
T
A
1
X
V
1
V
S
U
E
0
2
-
Y
L
2
X
-
Q
30：高速角接觸球軸承，軸承內徑：30mm
BNR：接觸角 18°
10：尺寸系列：10系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TA1X：XX引導未知保持架
V1V：兩側帶非接觸式橡膠密封件
SU：單列萬能配對
E02：未知特殊情況
-YL2：YL2 潤滑脂
X：油脂填充量代號，約填充空間容積的 15%
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
30：
高速角接觸球軸承，軸承內徑：30mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TA1X：
XX引導未知保持架
V1V：
兩側帶非接觸式橡膠密封件
SU：
單列萬能配對
E02：
未知特殊情況
-YL2：
YL2 潤滑脂
X：
油脂填充量代號，約填充空間容積的 15%
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 30BNR10HTA1XV1VSUE02 YL2X Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 30 |
| 外徑 | D | 55 |
| 厚度 | B | 13 |
| 作用點位置 | a | 13.3 |
| BN | 2.8 | |
| SN | 7.5 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 36 | |
| Da max | 49 | |
| Db max | 50 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 8.65 |
| 基本額定靜載荷 | Cor | 5.75 |
| 極限軸向載荷 | 5.35 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 42400 | |
| 油潤滑 - 單列、無預緊 | 65900 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 31800 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 49425 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.3 |
| 質量（參考值） | 0.116 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為： N。三列使用時，預緊力為：0 N。四列使用時，預緊力為：0 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為： N/μm。三列使用時，軸向剛度為：0 N/μm。四列使用時，軸向剛度為：0 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
