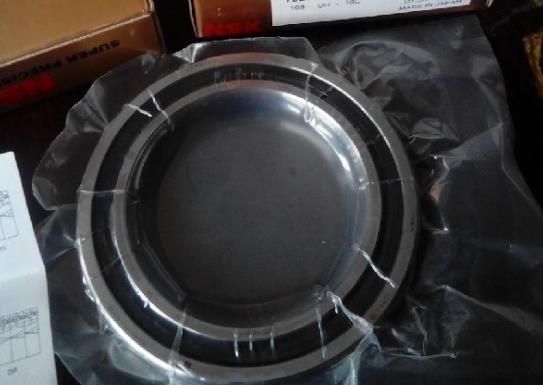

NSK 30BER19STSUELP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 30 |
| 外徑 | D | 47 |
| 厚度 | B | 9 |
| 作用點位置 | a | 13.5 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 32.5 | |
| Da max | 44.5 | |
| Db max | 45.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 6 |
| 基本額定靜載荷 | Cor | 3.9 |
| 極限軸向載荷 | 6.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 31200 | |
| 油潤滑 - 單列、無預緊 | 44200 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 23400 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 33150 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 0.048 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：26 N。三列使用時，預緊力為：35.36 N。四列使用時，預緊力為：52 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：47 N/μm。三列使用時，軸向剛度為：69.56 N/μm。四列使用時，軸向剛度為：94 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
