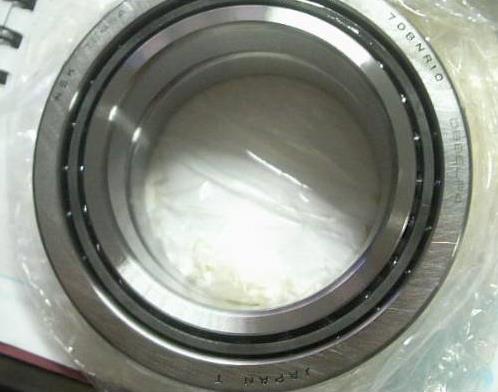

NSK 120BNR10ETYNDBBELP4 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 120 |
| 外徑 | D | 180 |
| 厚度 | B | 28 |
| 作用點位置 | a | 38.4 |
| rmin | 2 | |
| r1 min | 1 | |
| da min | 130 | |
| Da max | 170 | |
| Db max | 174 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 47.5 |
| 基本額定靜載荷 | Cor | 50.5 |
| 極限軸向載荷 | 73.5 | |
| 極限轉速(min-1) | ||
| 脂潤滑 - 單列、無預緊 | 9400 | |
| 油潤滑 - 單列、無預緊 | 13400 | |
| 脂潤滑 - 四列、EL預緊 | 7050 | |
| 脂潤滑 - 四列、EL預緊(連續安全運行) | 5287.5 | |
| 油潤滑 - 四列、EL預緊 | 10050 | |
| 油潤滑 - 四列、EL預緊(連續安全運行) | 7537.5 | |
| 其他參數 | ||
| 接觸角(度) | 18 | |
| 系數 | fo | 11 |
| 質量(參考值) | 2.29 | |
| 計算結果 | ||
| 預緊力(N) | 196 N | |
| 軸向剛度(N/μm) | 170 N/μm | |
| 徑向剛度(N/μm) | 1105 N/μm | |
| 測量軸向游隙(μm) | 0μm | |
