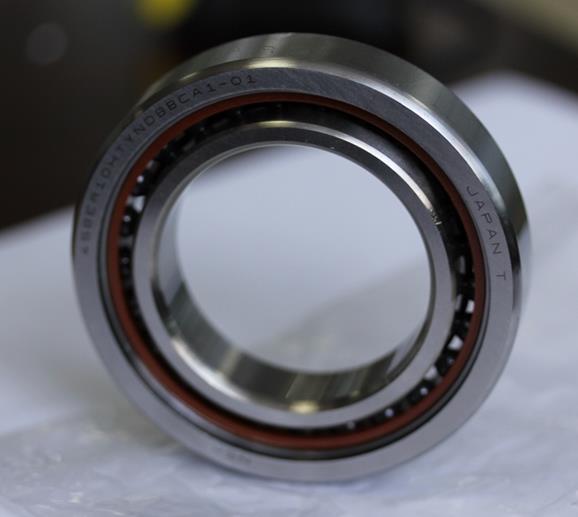

NSK 100BER10HTYNDBBP4+03 MTEX Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度 | B | 24 |
| 作用點位置 | a | 412 |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 34.5 |
| 基本額定靜載荷 | Cor | 34.5 |
| 極限軸向載荷 | 41 | |
| 極限轉速(min-1) | ||
| 脂潤滑 - 單列、無預緊 | 12800 | |
| 油潤滑 - 單列、無預緊 | 20000 | |
| 脂潤滑 - 四列、0預緊 | 9600 | |
| 脂潤滑 - 四列、0預緊(連續安全運行) | 7200 | |
| 油潤滑 - 四列、0預緊 | 15000 | |
| 油潤滑 - 四列、0預緊(連續安全運行) | 11250 | |
| 其他參數 | ||
| 接觸角(度) | 25 | |
| 系數 | fo | - |
| 質量(參考值) | 1.25 | |
| 計算結果 | ||
| 預緊力(N) | 0 N | |
| 軸向剛度(N/μm) | 0 N/μm | |
| 徑向剛度(N/μm) | 0 N/μm | |
| 測量軸向游隙(μm) | μm | |
NSK 100BER10HTYNDBBP4+03 MTEX Q軸承相關產品推薦
| 型號(可前往) | 市場價 | 喬峰價 | 庫存 |
| NSK 100BER10HTYNDBP4+K01軸承 | ¥10918.7元 | - | 1 |
| 其他型號 | 市場價 | 喬峰價 | 庫存 |
| NSK 100BER10ETYNDBDCP-01軸承 | ¥8203元 | - | 1 |
