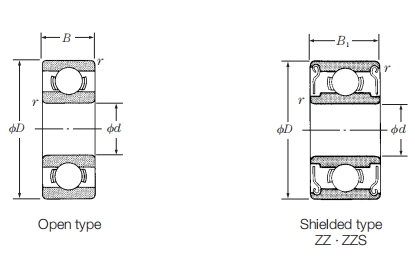

NSK R3ZZ軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 4.762 |
| 軸承外徑 D | 12.7 |
| 軸承厚度 B | 3.967 |
| 密封型軸承厚度 B1 | 4.978 |
| 倒角半徑 r(min) | 0.3 |
| 基本尺寸 (in) | |
| 軸承內徑 d | 0.1875 |
| 軸承外徑 D | 0.5 |
| 軸承厚度 B | 0.1562 |
| 密封型軸承厚度 B1 | 0.196 |

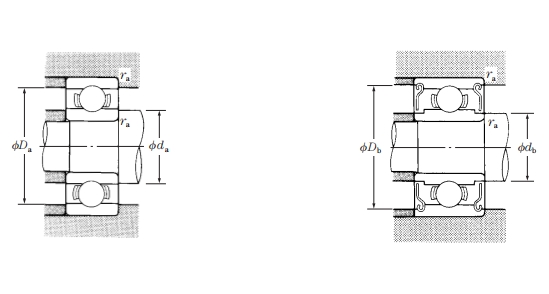

| 安裝尺寸 (mm) | |
| 內圈外徑 da min | 6.8 |
| 內圈外徑 db max | 6.5 |
| 外圈內徑 Da max | 10.7 |
| 外圈內徑 Db min | 11.2 |
| 圓角尺寸 ra max | 0.3 |
| 載荷(N) | |
| 基本動載荷 | 1300 |
| 基本靜載荷 | 485 |
| 載荷(kgf) | |
| 基本動載荷 | 133 |
| 基本靜載荷 | 49 |
| 極限轉速(/min) | |
| 脂潤滑 | 43000 |
| 油潤滑 | 53000 |
| 重量(g) | |
| 開式 | 2.21 |
| 密封式 | 2.79 |
