NSK F605ZZMC3 NS7L5軸承代號說明
N
S
K
F
6
0
5
Z
Z
M
C
3
N
S
7
L
5
NSK ：軸承品牌：NSK
F：法蘭凸緣型
6：深溝球軸承
0：尺寸系列：10系列
5：公稱軸承內徑：5 mm
ZZ：兩側帶鋼板防塵蓋
MC3：微型軸承標準游隙
NS7：Kyodo Yushi Multemp SRL潤滑脂，溫度范圍：-40～130°C
L：標準潤滑脂填充量（約填充總空間的30%）
5：商業包裝，桶裝
NSK ：
軸承品牌：NSK
F：
法蘭凸緣型
6：
深溝球軸承
0：
尺寸系列：10系列
5：
公稱軸承內徑：5 mm
ZZ：
兩側帶鋼板防塵蓋
MC3：
微型軸承標準游隙
NS7：
Kyodo Yushi Multemp SRL潤滑脂，溫度范圍：-40～130°C
L：
標準潤滑脂填充量（約填充總空間的30%）
5：
商業包裝，桶裝

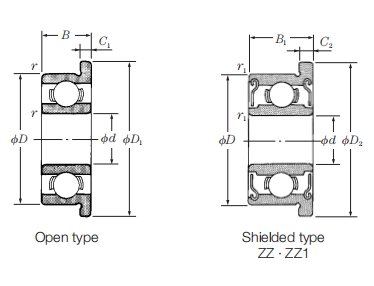

NSK F605ZZMC3 NS7L5軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 5 |
| 軸承外徑 D | 14 |
| 開式軸承法蘭外徑 D1 | 16 |
| 密封式軸承法蘭外徑 D2 | 16 |
| 開式軸承厚度 B | 5 |
| 密封式軸承厚度 B1 | 5 |
| 開式軸承法蘭厚度 C1 | 1 |
| 密封式軸承法蘭厚度 C2 | 1 |
| 開式軸承倒角半徑 r(min) | 0.2 |
| 密封式軸承倒角半徑 r(min) | 0.2 |
| 安裝尺寸 (mm) | |
| 內圈外徑 da min | 6.6 |
| 內圈外徑 db max | 6.9 |
| 圓角尺寸 ra max | 0.2 |
| 圓角尺寸 rb max | 0.2 |
| 載荷（N） | |
| 基本動載荷 | 1330 |
| 基本靜載荷 | 505 |
| 載荷 | |
| 基本動載荷 | 135 |
| 基本靜載荷 | 52 |
| 極限轉速（/min） | |
| 非接觸式脂潤滑 | 40000 |
| 接觸式脂潤滑 | 38000 |
| 開式油潤滑 | 50000 |
| 重量 | |
| 開式 | 3.9 |
| 密封式 | 3.85 |
