MCGILL SB22311K-W33-SS軸承代號說明
S
B
2
2
3
1
1
K
-
W
3
3
-
S
S
SB：SPHERE-ROL?調心滾子軸承
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
11：內徑：55 mm
K：錐孔，錐度 1:12
-：分隔符
W33：外圈帶標準油槽油孔
-：分隔符
SS：雙面帶 Nylaplate 密封件
SB：
SPHERE-ROL?調心滾子軸承
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
11：
內徑：55 mm
K：
錐孔，錐度 1:12
-：
分隔符
W33：
外圈帶標準油槽油孔
-：
分隔符
SS：
雙面帶 Nylaplate 密封件

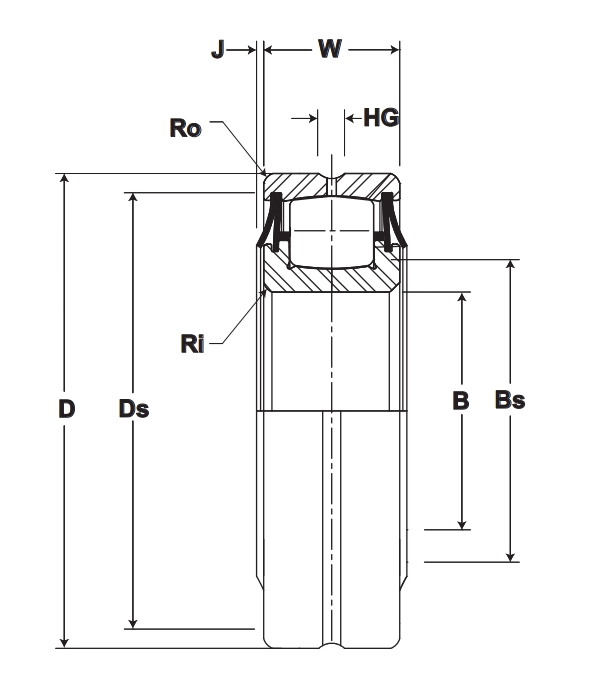

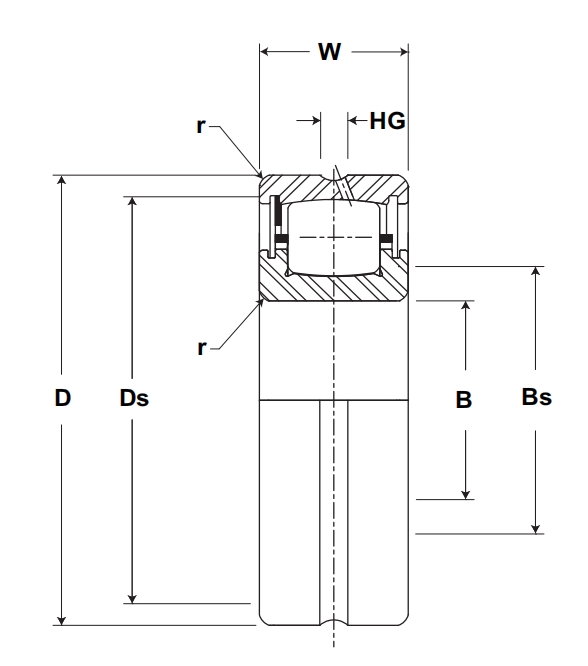

MCGILL SB22311K-W33-SS軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 軸承內徑公差 | +0/-0.013 |
| 軸承外徑 D | 120 |
| 軸承外徑公差 | +0/-0.015 |
| 軸承厚度 W | 43 |
| 軸承厚度公差 | +0/-0.15 |
| 最小擋肩內徑 Bs | 66 |
| 最小擋肩外徑 Ds | 109 |
| 環形潤滑油槽 HG | 8 |
| Lambda密封最小間隙 J | 3.3 |
| 最大倒角半徑 r | 2 |

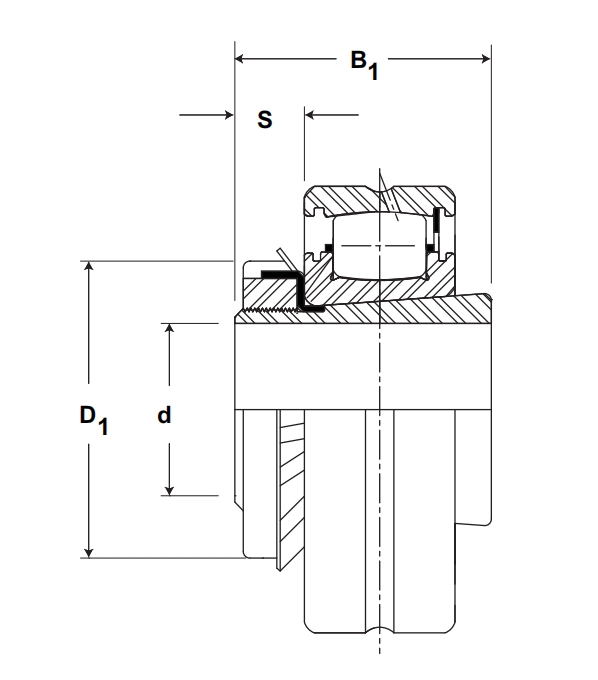

| 緊定套安裝尺寸 (mm) | |
| 軸徑 | 8.6 |
| B1 | 11.2 |
| S | 2.5 |
| D1 | 13.2 |
| 重量 | |
| 2.4 | |
| 載荷（N） | |
| 基本動載荷 | 183700 |
| 其他參數 | |
| 緊定套型號 | SNW 111 |
| 極限轉速 (油潤滑) rpm | 3800 |
| 圓柱孔內部游隙 (mm) | |
| C2 游隙范圍 | 0.0254 至 0.0432 |
| 標準游隙范圍 | 0.0432 至 0.066 |
| C3 游隙范圍 | 0.066 至 0.0914 |
| C4 游隙范圍 | 0.0914 至 0.1194 |
| 圓錐孔（錐度 1：12）內部游隙 (mm) | |
| C2 游隙范圍 | 0.0356 至 0.0559 |
| 標準游隙范圍 | 0.0559 至 0.0762 |
| C3 游隙范圍 | 0.0762 至 0.0991 |
| C4 游隙范圍 | 0.0991 至 0.1245 |
