MCGILL MR32+MI26軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |

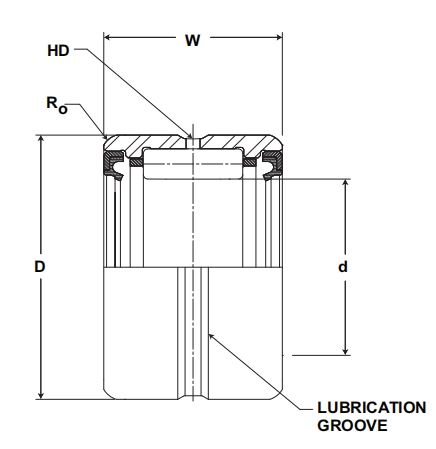

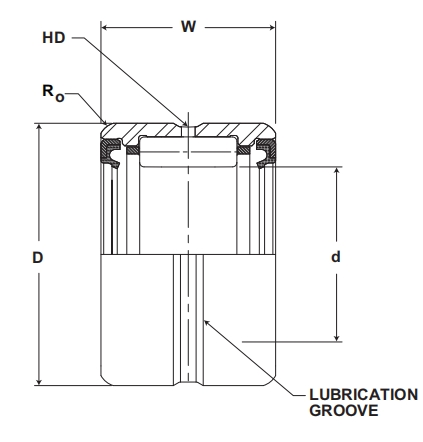

| 外圈帶保持架組件內徑 d | 2 |
| 外圈帶保持架組件內徑公差 | +0/-0.0005 |
| 外徑 D | 2.5625 |
| 外徑公差 | +0/-0.0006 |
| 外圈帶保持架組件厚度 W | 1.25 |
| 外圈帶保持架組件厚度公差 | +0/-.005 |

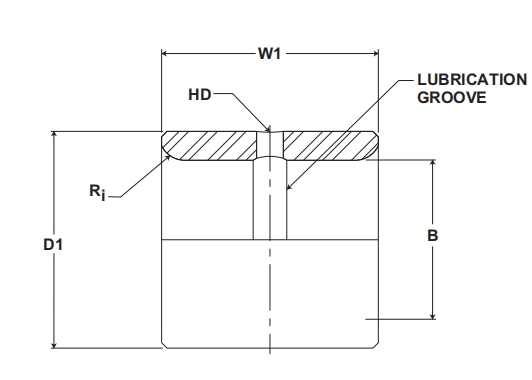

| 內圈內徑 B | 1.625 |
| 內圈內徑公差 | +0/-0.0005 |
| 內圈外徑 D1 | 1.999 |
| 內圈外徑公差 | +0/-0.0007 |
| 內圈厚度 W | 1.26 |
| 內圈厚度公差 | +0/-.005 |
| 安裝尺寸 (in) | |
| 旋轉外殼孔徑 | 2.5621 |
| 固定外殼孔徑 | 2.5632 |
| 外殼孔徑公差 | +0/-0.0005 |
| 外圈潤滑孔徑 HD | 0.09 |
| 外圈倒角半徑 Ro | 0.06 |
| 內圈潤滑孔徑 HD | 0.13 |
| 內圈倒角半徑 Ri | 0.06 |
| 推薦軸直徑（旋轉軸） | 1.6255 |
| 推薦軸直徑（固定軸） | 1.6246 |
| 重量（lb） | |
| Array | |
| 載荷（lb） | |
| 基本動載荷 | 15200 |
| 基本靜載荷 | 27900 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 6000 |
