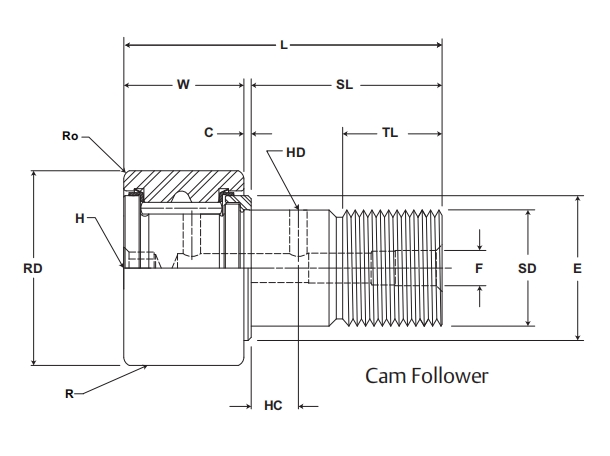

MCGILL CFH11/16SB軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 螺栓外徑 RD | 17.46 |
| 螺栓外徑公差 | +0/-0.03 |
| 螺栓寬度 W | 11.11 |
| 螺栓寬度公差 | +0/-0.13 |
| 螺柱外徑 SD | 7.94 |
| 螺柱外徑公差 | +0.03/-0 |
| 螺柱長度 SL | 19.1 |
| 最小螺紋長度 TL | 7.9 |
| 軸承總長度 L | 31 |
| 安裝尺寸 (mm) | |
| 端板加長 C | 0.8 |
| 球面外圈半徑 R | 圓柱外圈 |

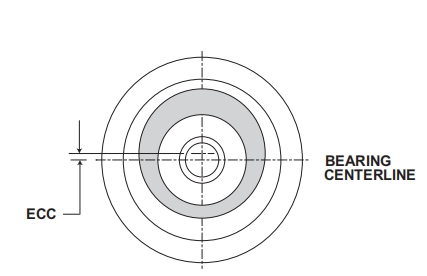

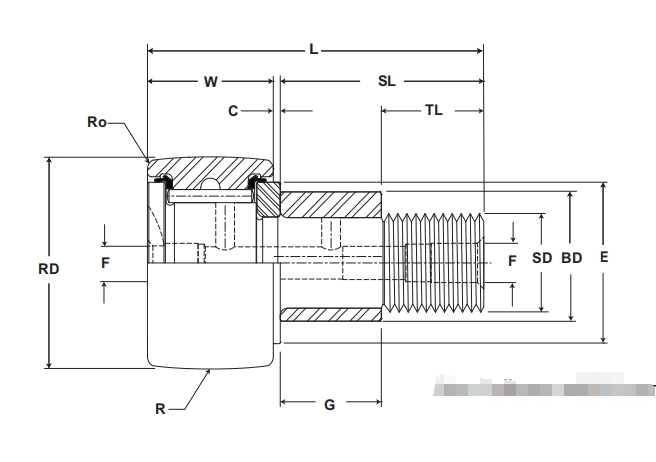

| 偏心尺寸 ECC | 0 |
| 偏心尺寸 G | 0 |
| 偏心尺寸 BD | 0 |
| 潤滑孔中心距 HC | - |
| 潤滑孔徑 HD | - |
| 軸向孔徑 F | 3.175 |
| 最小凸臺直徑 E | 11.73 |
| 圓角半徑 Ro | 0.4 |
| 殼體孔徑 HBD | 7.945 |
| 殼體孔徑公差 | +0.0005/-0.0008 |
| 重量 | |
| 0.03 | |
| 載荷（N） | |
| 滾輪動載荷 | 4248 |
| 滾輪靜載荷 | 11031 |
| 其他參數 | |
| 螺紋類型 | 5/16-24 |
| 夾緊力矩 (N·m) | 10 |
| 極限轉速 (脂潤滑) rpm | 8300 |
