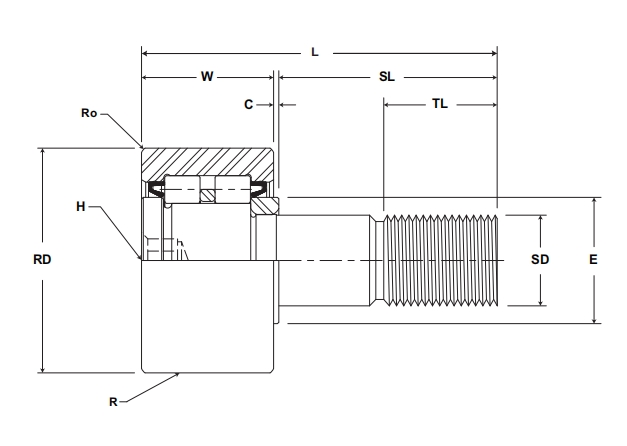

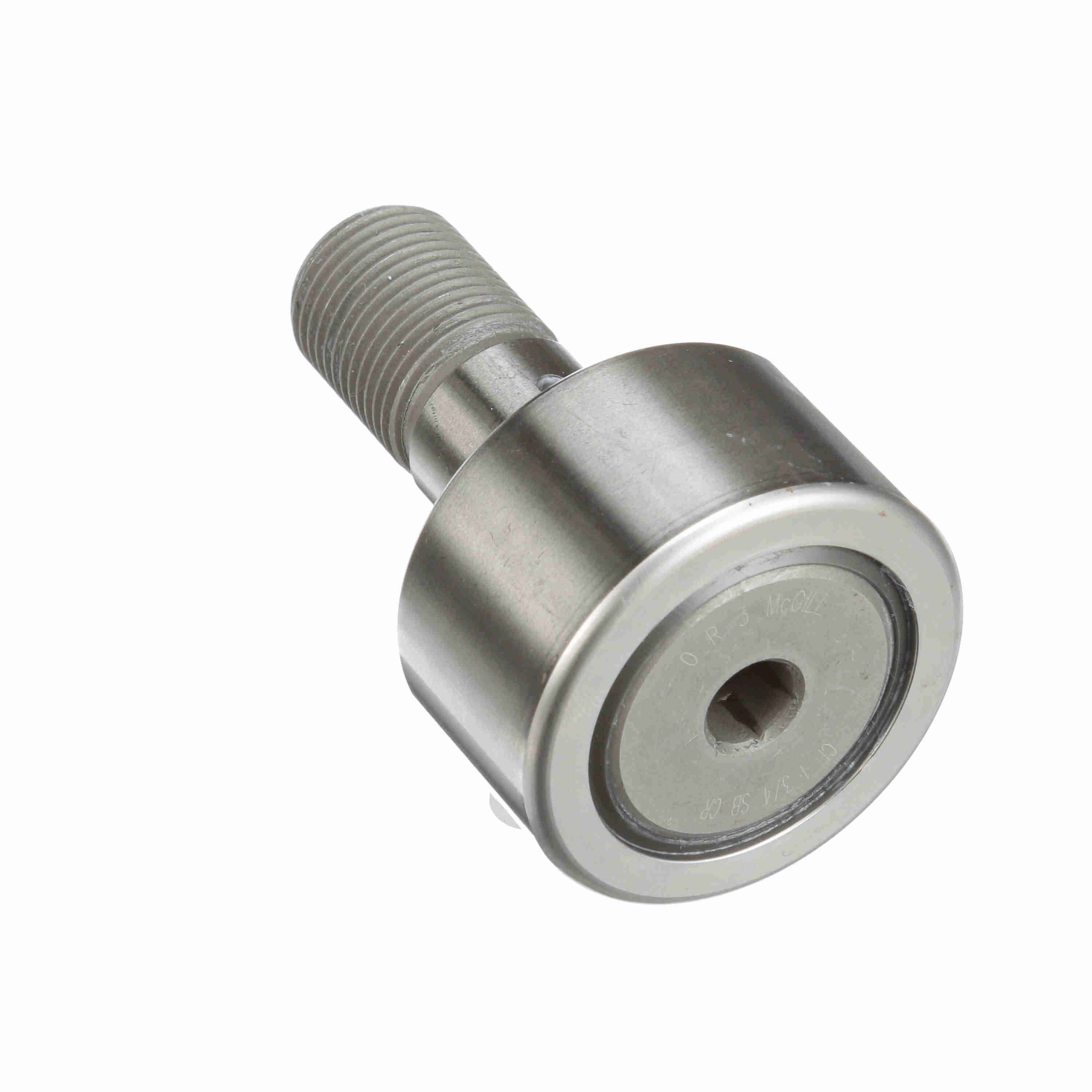

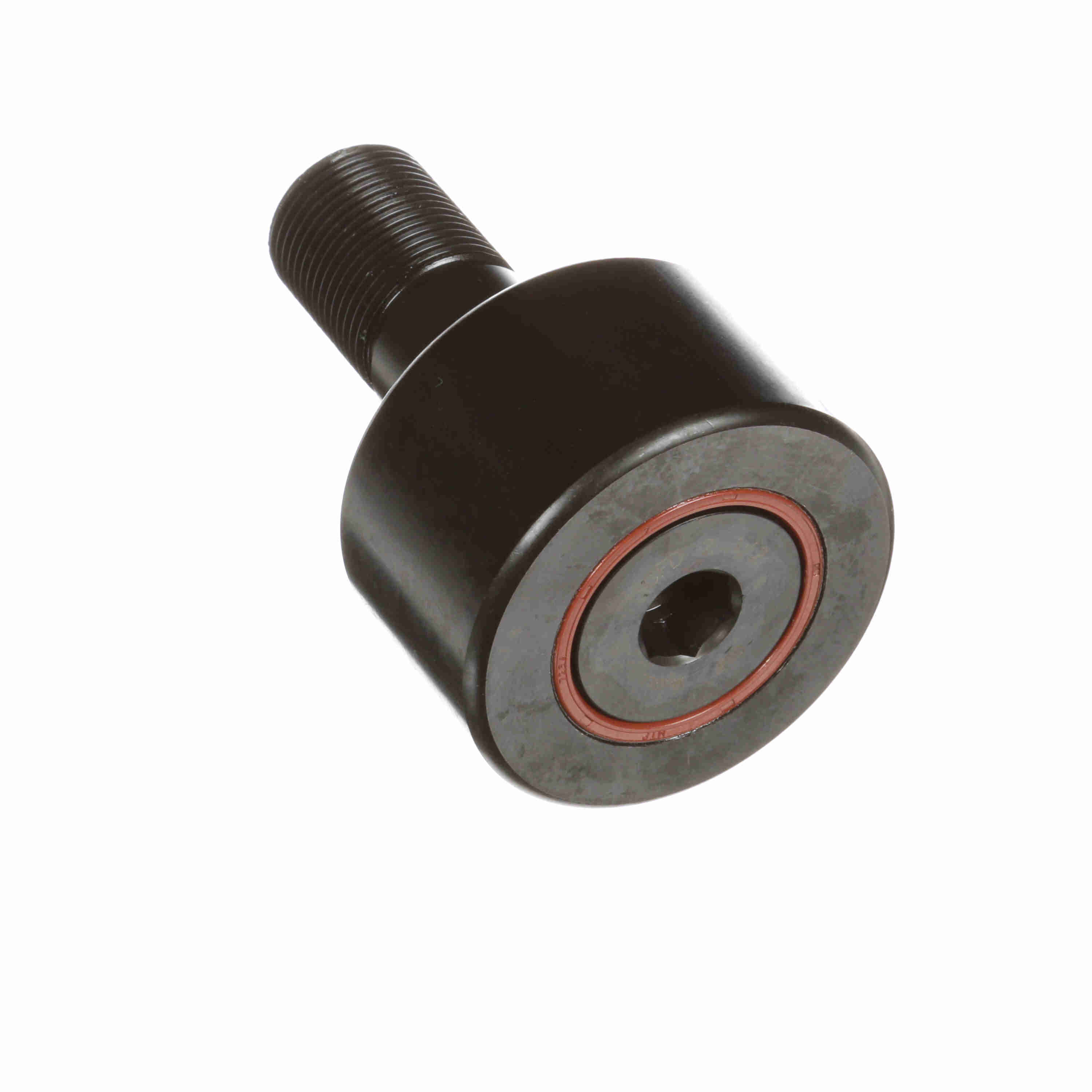

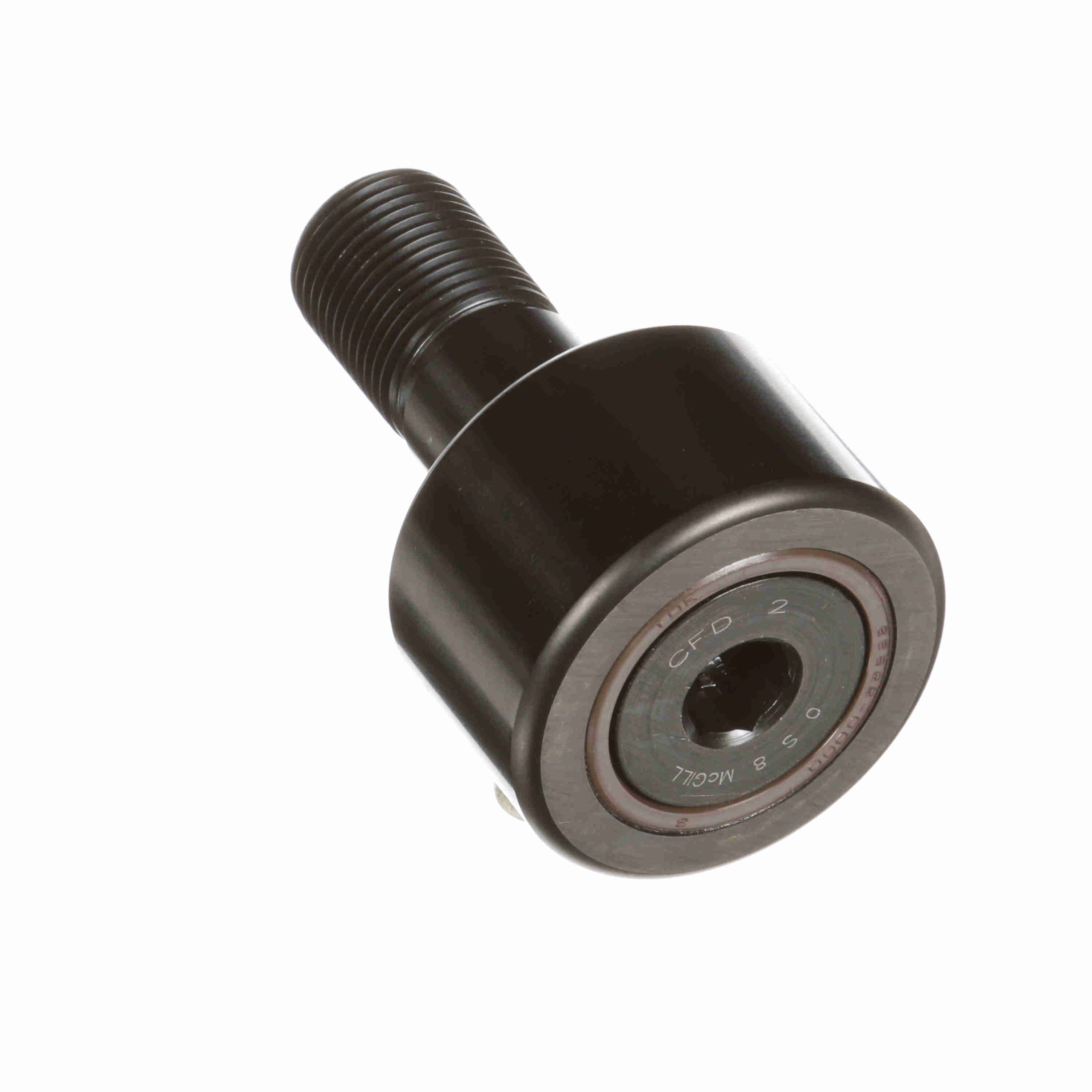

MCGILL CFD6軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 6 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 3.25 |
| 滾輪寬度公差 | +0/-0.001 |
| 螺柱直徑 SD | 2.5 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 TL | 6 |
| 端板加長件 C | 0.06 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 最小螺紋長度 TL | 2.5 |
| 總長度 L | 9.31 |
| 六角孔徑 L | 1 |
| 最小凸臺直徑 E | 4.47 |
| 圓角半徑 Ro | 0.13 |
| 外殼孔徑 | 2.5003 |
| 外殼孔徑公差 | +0.0002/-0.0003 |
| 重量 | |
| 31.99 | |
| 載荷 | |
| 滾輪動載荷 | 71500 |
| 滾輪靜載荷 | 86100 |
| 其他參數 | |
| 螺紋類型 | 2+1/2-12 |
| 夾緊力矩 in·lb | 5000 |
