SNFA SEA20-7CE1-TDM軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| SEA-20-7CE1 | |

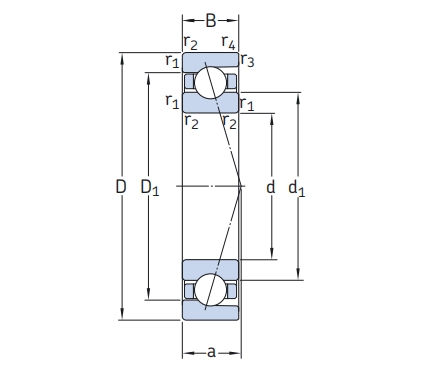

| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 32 |
| 軸承厚度 B | 7 |
| 倒角半徑 r1,2.min | 0.3 |
| 倒角半徑 r3,4.min | 0.15 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 內圈外徑 d1 ≈ | 24.1 |
| 外圈內徑 D1 ≈ | 28.1 |
| 倒角半徑 r1,2.min | 0.3 |
| 倒角半徑 r3,4.min | 0.15 |

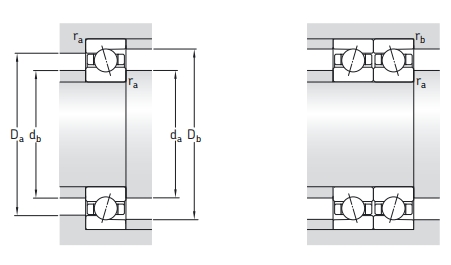

| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 22 |
| 外圈擋肩 Da.max | 30 |
| 外圈擋肩 Db.max | 31.2 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | 0.15 |
| 極限轉速-單列（r/min） | |
| 脂潤滑 | 45000 |
| 油潤滑 | 70000 |
| 極限轉速-組合（r/min） | |
| 脂潤滑 | 45000 |
| 油潤滑 | 70000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 3.9 |
| 額定靜載荷 Co | 2.65 |
| 疲勞極限載荷 Pu | 0.112 |
| 其他參數 | |
| 計算系數 fo | 16 |
| 作用點位置 a | 7 mm |
| 參考重量 | 0.018 kg |
