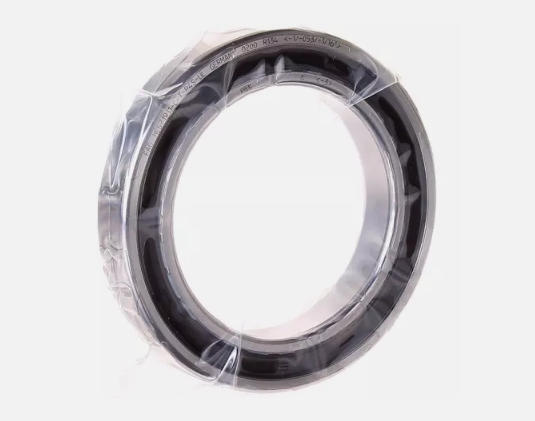

SKF S71911CBGA/HCP4A軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| HB55/S/NS-7CE1 | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 軸承外徑 D | 80 |
| 軸承厚度 B | 13 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 內圈外徑 d1 ≈ | 64 |
| 外圈內徑 D1 ≈ | 73.2 |
| 倒角半徑 r1,2.min | 1 |
| 倒角半徑 r3,4.min | 0.3 |
| C3 | 3.8 |
| C2 | 1.7 |
| C1 | 6.5 |
| b | 2 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 59.6 |
| 外圈擋肩 Da.max | 75.4 |
| 外圈擋肩 Db.max | 75.4 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.3 |
| 極限轉速（r/min） | |
| 脂潤滑 | 28000 |
| 油潤滑 | 43000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 9.95 |
| 額定靜載荷 Co | 8.15 |
| 疲勞極限載荷 Pu | 0.345 |
| 其他參數 | |
| 計算系數 fo | 9.8 |
| 作用點位置 a | 19 mm |
| 參考重量 | 0.18 kg |
