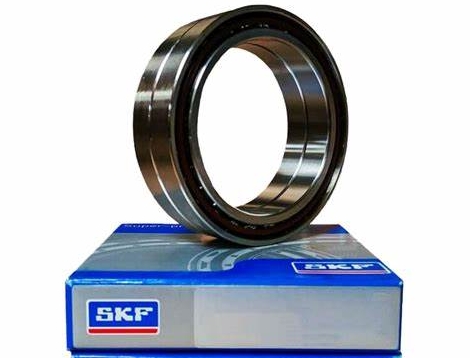

SKF 7224CD/P4QBCA軸承尺寸、參數與圖紙

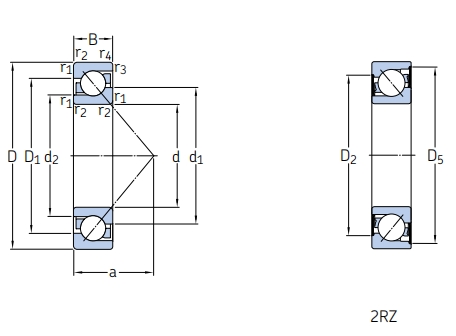

| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 215 |
| 軸承厚度 B | 40 |
| 內圈外徑 d1 ≈ | 157 |
| 內圈外徑 d2 ≈ | 138 |
| 外圈內徑 D1、D2 ≈ | 180 |
| 外圈內徑 D5 ≈ | - |
| 倒角半徑 r1,2.min | 2.1 |
| 倒角半徑 r3,4.min | 1.1 |
| 載荷中心距 a | 90 |

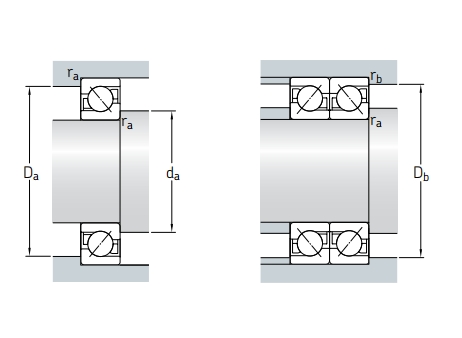

| 擋肩和倒角尺寸 (mm) | |
| 內圈外徑 da.min | 132 |
| 內圈外徑 da.max | - |
| 外圈內徑 Da.max | 203 |
| 外圈內徑 Db.max | 208 |
| 倒角半徑 ra.max | 2 |
| 倒角半徑 rb.max | 1 |
| 額定載荷（kN） | |
| 基本動載荷 C | 165 |
| 基本靜載荷 Co | 163 |
| 疲勞極限載荷 Pu | 5.3 |
| 額定轉速（r/min） | |
| 參考轉速 | 3600 |
| 極限轉速 | 4000 |
| 參考重量（kg） | |
| 5.9 | |
| 計算系數 | |
| A | 0.45 |
| Kr | 0.08 |
