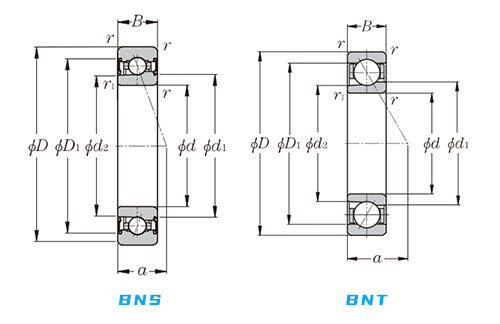

NTN BNT003DTP2軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 35 |
| 軸承厚度 B | 10 |
| 倒角半徑 rs.min | 0.3 |
| 倒角半徑 r1s.min | 0.15 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 22.2 |
| 內圈外徑 d2 | 20.2 |
| 外圈內徑 D1 | 29.6 |

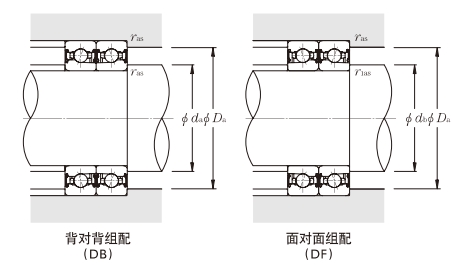

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 19.5 |
| 內圈外徑 db.min | 18.2 |
| 外圈內徑 Da.max | 32.5 |
| 倒角半徑 ras.max | 0.3 |
| 倒角半徑 r1as.max | 0.15 |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 5.9 |
| 額定靜載荷 Cor | 2.7 |
| 極限軸向載荷（靜止時） | 3.9 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Cr | 600 |
| 額定靜載荷 Cor | 275 |
| 極限軸向載荷（靜止時） | 395 |
| 極限轉速（r/min） | |
| 脂潤滑 | 41500 |
| 油潤滑 | 82700 |
| 其他參數 | |
| 系數 fo | 9 |
| 作用點位置 a | 8.5 |
| 空間容積 | 1.8 立方厘米 |
| 單列參考重量 | 0.033 kg |
