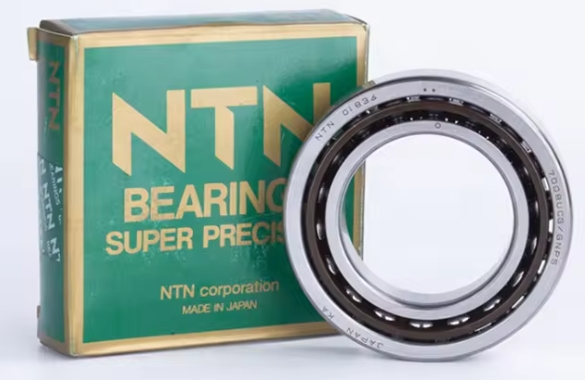

NTN 7901CT2G/GNP4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 12 |
| 軸承外徑 D | 24 |
| 軸承厚度 B | 6 |
| 倒角半徑 rs.min | 0.3 |
| 倒角半徑 r1s.min | 0.15 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 16.3 |
| 內圈外徑 d2 | 15.5 |
| 外圈內徑 D1 | 19.7 |
| 外圈內徑 D2 | 21.3 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 14.5 |
| 外圈內徑 Da.max | 21.5 |
| 外圈內徑 Db.max | 22.8 |
| 倒角半徑 ras.max | 0.3 |
| 倒角半徑 r1as.max | 0.15 |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 3.35 |
| 額定靜載荷 Cor | 1.86 |
| 極限軸向載荷（靜止時） | 2.61 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Cr | 340 |
| 額定靜載荷 Cor | 189 |
| 極限軸向載荷（靜止時） | 267 |
| 極限轉速（r/min） | |
| 脂潤滑 | 65100 |
| 油潤滑 | 104100 |
| 其他參數 | |
| 系數 fo | 14.7 |
| 作用點位置 a | 5.4 |
| 空間容積 | 0.4 立方厘米 |
| 單列參考重量 | 0.01 kg |
