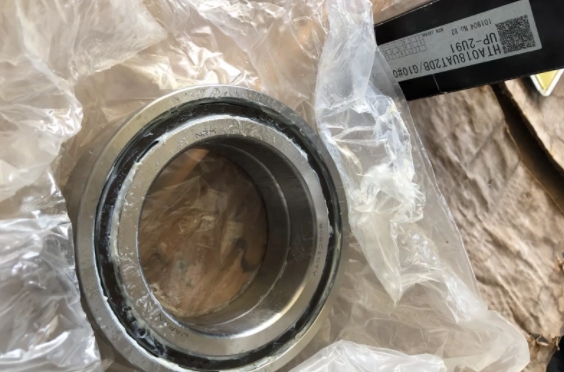

NTN 5S-HTA020UAT2DB/#05G065UP-21軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 100 |
| 軸承外徑 D | 150 |
| 軸承總厚度 2B | 45 |
| 倒角半徑 rs.min | 1.5 |
| 倒角半徑 r1s.min | 1 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 119.5 |
| 外圈內徑 D2 | 136 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 112 |
| 外圈內徑 Db.max | 142.5 |
| 倒角半徑 ras.max | 1.5 |
| 倒角半徑 r1as.max | 1 |
| 基本額定載荷(kN) | |
| 額定動載荷 Ca | 52.5 |
| 額定靜載荷 Coa | 140 |
| 極限軸向載荷(靜止時) | 71 |
| 基本額定載荷(kgf) | |
| 額定動載荷 Ca | 5350 |
| 額定靜載荷 Coa | 14300 |
| 極限軸向載荷(靜止時) | 7250 |
| 極限轉速(r/min) | |
| 脂潤滑 | 8000 |
| 油潤滑 | 10000 |
| 其他參數 | |
| 作用點位置 2a | 95.1 |
| 空間容積 | 39 立方厘米 |
| 單列參考重量 | 1.34 kg |
