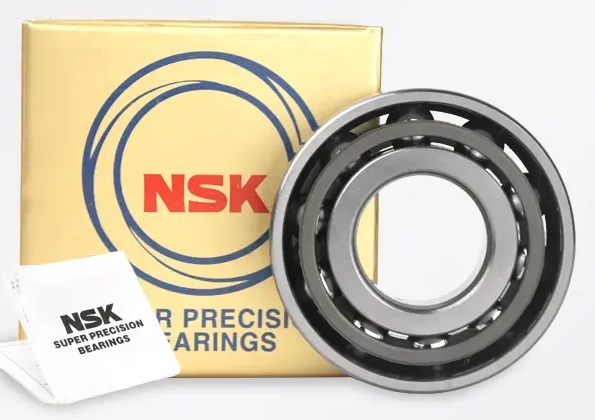

NSK 7203BWDB 5軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 40 |
| 軸承厚度 B | 12 |
| 倒角半徑 r.min | 0.6 |
| 倒角半徑 r1.min | 0.3 |
| 作用點位置 a | 18 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 22 |
| 外圈內徑 Da.max | 35 |
| 倒角半徑 ra.max | 0.6 |
| 內圈外徑 db.min | 19.5 |
| 外圈內徑 Db.max | 37.5 |
| 倒角半徑 rb.max | 0.3 |
| 荷載中心距 (mm) | |
| 雙列背靠背配對 DB | 35.9 |
| 雙列面對面配對 DF | 11.9 |
| 單列軸承,基本額定載荷(N) | |
| 額定動載荷 C | 9950 |
| 額定靜載荷 Cor | 5500 |
| 雙列軸承,基本額定載荷(N) | |
| 額定動載荷 C | 16100 |
| 額定靜載荷 Cor | 11000 |
| 單列軸承,極限轉速(r/min) | |
| 脂潤滑 | 11000 |
| 油潤滑 | 15000 |
| 雙列軸承,極限轉速(r/min) | |
| 脂潤滑 | 9000 |
| 油潤滑 | 12000 |
| 其他參數 | |
| 接觸角 | 35 ° |
| 系數 fo | - |
| 參考重量 | 0.068 kg |
