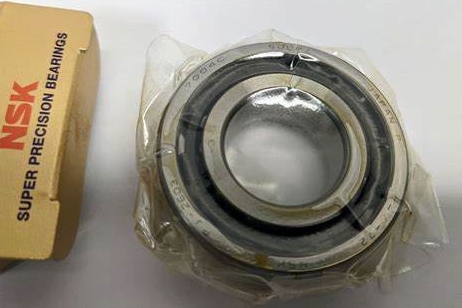

NSK 708CTYNSUMP4 S軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 8 |
| 軸承外徑 D | 22 |
| 軸承厚度 B | 7 |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r1.min | 0.15 |
| 作用點位置 a | 5.5 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 10.5 |
| 外圈內徑 Da.max | 19.5 |
| 外圈內徑 Db.max | - |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | - |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 3.55 |
| 額定靜載荷 Cor | 1.54 |
| 極限軸向載荷 | 1.3 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 4.2 N |
| 軸向剛度（DB、DF組合） | 7.5 N/μm |
| 測量軸向游隙 | 7 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 14 N |
| 軸向剛度（DB、DF組合） | 12 N/μm |
| 測量軸向游隙 | 3 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 29 N |
| 軸向剛度（DB、DF組合） | 17 N/μm |
| 測量軸向游隙 | -1 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 59 N |
| 軸向剛度（DB、DF組合） | 23 N/μm |
| 測量軸向游隙 | -7 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 77000 |
| 油潤滑 | 117000 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 12.7 |
| 參考重量 | 0.012 kg |
