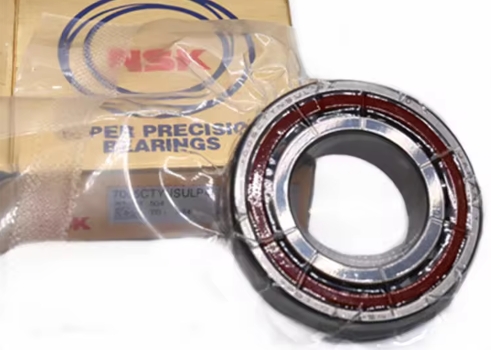

NSK 7002ADBEL軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 15 |
| 軸承外徑 D | 32 |
| 軸承厚度 B | 9 |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r1.min | 0.15 |
| 作用點位置 a | 11.3 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 17.5 |
| 外圈內徑 Da.max | 29.5 |
| 外圈內徑 Db.max | 30.8 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | 0.15 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 6.05 |
| 額定靜載荷 Cor | 3.15 |
| 極限軸向載荷 | 2.36 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 26 N |
| 軸向剛度（DB、DF組合） | 51 N/μm |
| 測量軸向游隙 | 0 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 110 N |
| 軸向剛度（DB、DF組合） | 85 N/μm |
| 測量軸向游隙 | -5 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 235 N |
| 軸向剛度（DB、DF組合） | 113 N/μm |
| 測量軸向游隙 | -10 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 390 N |
| 軸向剛度（DB、DF組合） | 139 N/μm |
| 測量軸向游隙 | -15 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 32000 |
| 油潤滑 | 42600 |
| 其他參數 | |
| 接觸角 | 30 ° |
| 系數 fo | - |
| 參考重量 | 0.03 kg |
