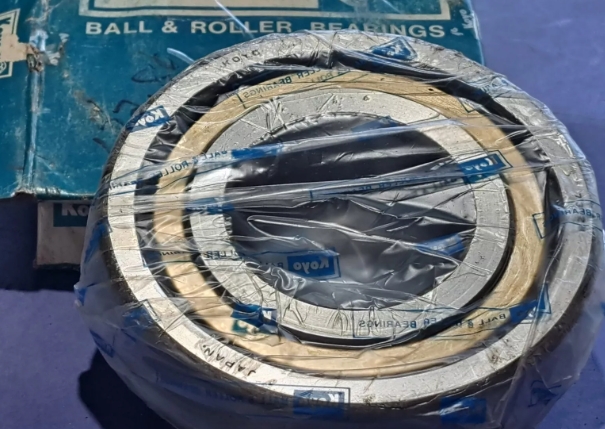

KOYO 7315DFC4軸承代號說明
K
O
Y
O
7
3
1
5
D
F
C
4
KOYO ：軸承品牌：KOYO
7：角接觸球軸承
3：尺寸系列：03系列
15：公稱內徑：75 mm
DF：雙列面對面（><）配對
C4：C4 游隙（大于 C3 游隙）
KOYO ：
軸承品牌：KOYO
7：
角接觸球軸承
3：
尺寸系列：03系列
15：
公稱內徑：75 mm
DF：
雙列面對面（><）配對
C4：
C4 游隙（大于 C3 游隙）
KOYO 7315DFC4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 75 |
| 軸承外徑 D | 160 |
| 軸承厚度 B | 37 |
| 雙列軸承厚度 B1 | 74 |
| 倒角半徑 r.min | 2.1 |
| 倒角半徑 r1.min | 1.1 |
| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 87 |
| 內圈擋肩 db.min | 82 |
| 外圈擋肩 Da.max | 148 |
| 外圈擋肩 Db.max | 153 |
| 倒角半徑 ra.max | 2 |
| 倒角半徑 rb.max | 1 |
| 額定載荷-機加工保持架（kN） | |
| 動態額定載荷 Cr | 260 |
| 靜態徑向載荷 Cor | 194 |
| 疲勞極限載荷 Cu | 12.4 |
| 額定載荷-壓制保持架（kN） | |
| 動態額定載荷 Cr | 276 |
| 靜態徑向載荷 Cor | 212 |
| 疲勞極限載荷 Cu | 13.5 |
| 極限轉速（r/min） | |
| 脂潤滑 | 4000 |
| 油潤滑 | 5000 |
| 其他參數 | |
| 計算系數 fo | - |
| 作用點位置 a1 | 104.9 mm |
| 作用點位置 a2 | 30.9 mm |
| 參考重量（單列） | 3.15 kg |
| 參考重量（雙列） | 6.3 kg |
