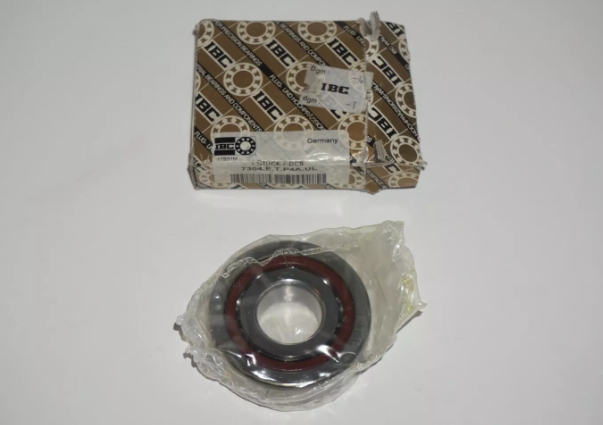

IBC 71911.C.T.P4.UL軸承尺寸、參數與圖紙
| 接觸角 | |
| 19300 ° | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 55 |
| 軸承外徑 D | 80 |
| 軸承厚度 B | 13 |
| 內圈外徑 d1 | 63.7 |
| 外圈內徑 D1 | 71.6 |
| 倒角半徑 r1,2.max | 0.6 |
| 倒角半徑 r3,4.max | 0.3 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 60 |
| 外圈擋肩 Da.max | 74 |
| 外圈擋肩 Db.max | 75 |
| 倒角半徑 ra.max | 0.6 |
| 倒角半徑 rb.max | 0.3 |
| 額定載荷（N） | |
| 動態額定載荷 Cr | 19300 |
| 靜態徑向載荷 Cor | 18000 |
| 疲勞極限載荷 Cu | 667 |
| 極限轉速（r/min） | |
| 脂潤滑 | 17500 |
| 油/油霧潤滑 | 26300 |
| 超輕預緊 | |
| 預緊力 Fv | 55 N |
| 凸出量 δ | 4 μm |
| 軸向剛度 Sa | 50 N/μm |
| 徑向剛度 Sr | 320 N/μm |
| 卸載力 F.AK | 150 N |
| 輕型預緊 | |
| 預緊力 Fv | 110 N |
| 凸出量 δ | 6 μm |
| 軸向剛度 Sa | 65 N/μm |
| 徑向剛度 Sr | 400 N/μm |
| 卸載力 F.AK | 300 N |
| 中等預緊 | |
| 預緊力 Fv | 240 N |
| 凸出量 δ | 12 μm |
| 軸向剛度 Sa | 95 N/μm |
| 徑向剛度 Sr | 480 N/μm |
| 卸載力 F.AK | 680 N |
| 重壓預緊 | |
| 預緊力 Fv | 480 N |
| 凸出量 δ | 18 μm |
| 軸向剛度 Sa | 140 N/μm |
| 徑向剛度 Sr | 630 N/μm |
| 卸載力 F.AK | 1360 N |
| 其他參數 | |
| 注入直徑 d.pi | 65 mm |
| 作用點位置 a | 16 mm |
| 精密鎖緊螺母型號 | MBA55 |
| 參考重量 | 0.186 kg |
