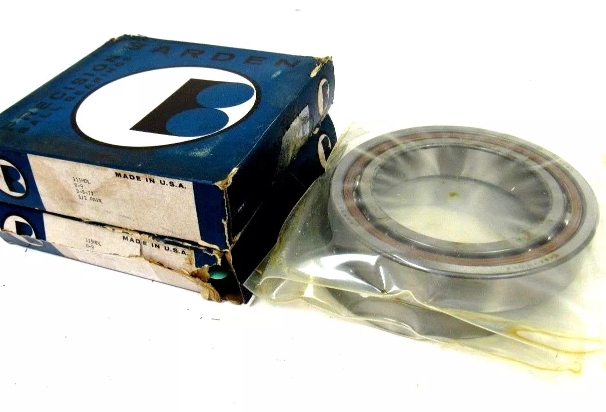

BARDEN C30X1901HY971DSL 0J-201軸承尺寸、參數與圖紙
| FAG軸承基本代號 | |
| HCB71901C.T.P4S | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 12 |
| 軸承外徑 D | 24 |
| 軸承厚度 B | 6 |
| 倒角半徑 rs.max | 0.3 |
| 倒角半徑 r1s.max | 0.3 |
| 軸和肩部外殼尺寸 (mm) | |
| 內圈擋肩 da.h12 | 15 |
| 外圈擋肩 Da.h12 | 21.5 |
| 內圈倒角半徑 ra.max | 0.3 |
| 外圈倒角半徑 rb.max | 0.3 |
| 直接潤滑尺寸 (mm) | |
| 油槽邊距 Bn | - |
| 油孔長邊距 Sn | - |
| 油孔直徑 Sb | - |
| Etk | 17.2 |
| 額定載荷(kN) | |
| 動態額定載荷 C.dyn | 2.32 |
| 靜態徑向載荷 Co.stat | 1.29 |
| 極限轉速(r/min) | |
| 脂潤滑 | 80000 |
| 油潤滑 | 130000 |
| 輕微預緊 | |
| 預緊力 Fv | 6 N |
| 卸載力 Kae | 18 N |
| 軸向剛度 Sa | 11 N/μm |
| 中等預緊 | |
| 預緊力 Fv | 22 N |
| 卸載力 Kae | 71 N |
| 軸向剛度 Sa | 19 N/μm |
| 重型預緊 | |
| 預緊力 Fv | 54 N |
| 卸載力 Kae | 187 N |
| 軸向剛度 Sa | 29.1 N/μm |
| 參考重量(kg) | |
| 0.01 | |
